Passerelle temporaire

Passerelle Temporaire

30210 Vers, Pont du Gard, France
2007

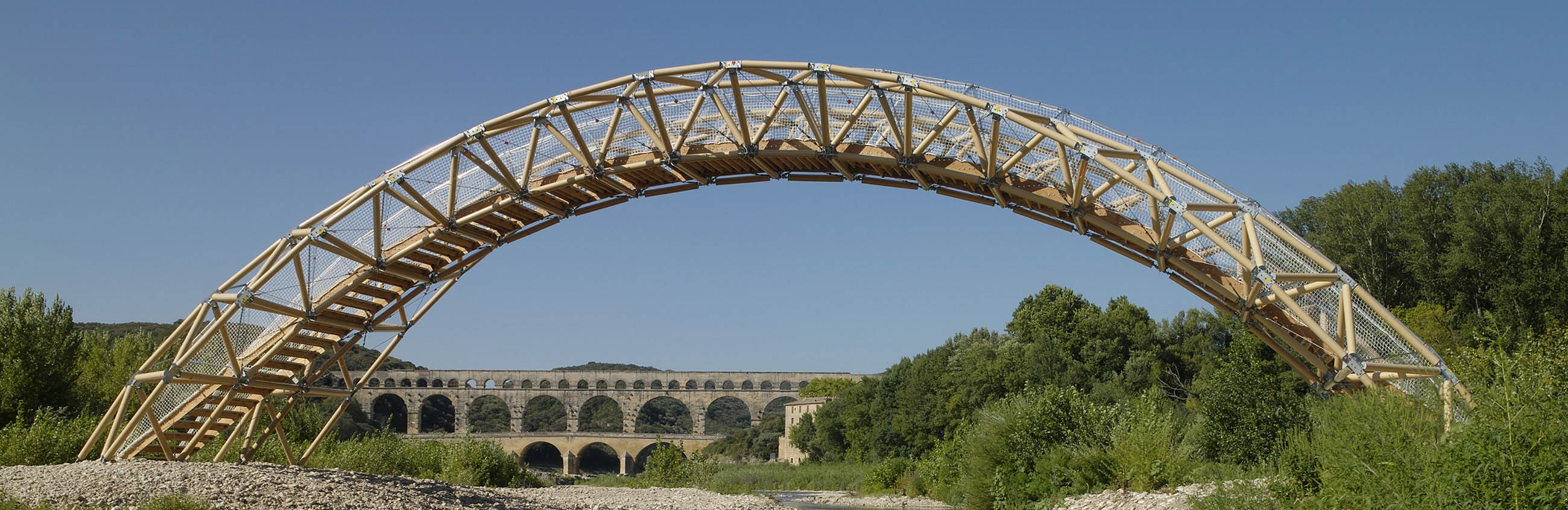

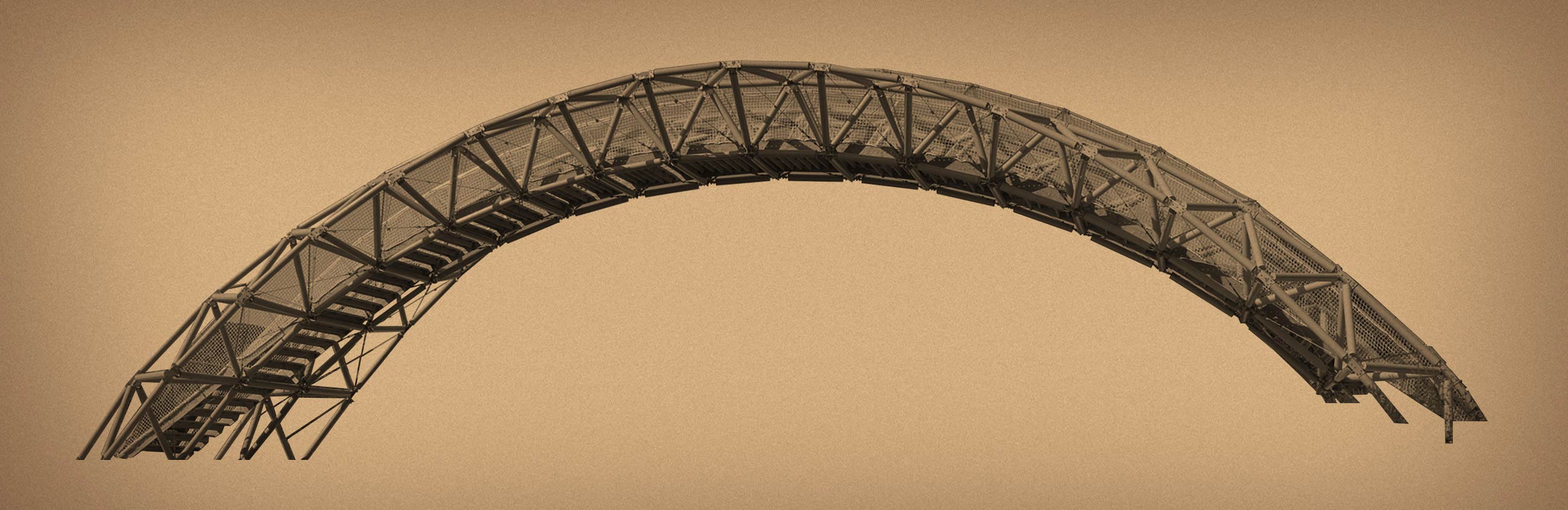

La passerelle est constituée de deux arches en treillis reliées entre elles par des éléments horizontaux formant le tablier. Elle a une portée de 20 m, une hauteur libre de 5 m et une largeur allant de 4 m au centre à  5.80 m aux extrémités. La largeur de passage est de 1.4 m.
Les deux poutres sont des treillis post-tendus, formées de tubes de carton, reliées par des nœuds métalliques. Les tubes de carton travaillent en compression. La traction appliquée aux tubes est reprise par une tige filetée à l’intérieur de chaque tube et fixée à chaque extrémité de ceux-ci.
Un réseau de câbles assure la post-tension de la structure et son contreventement.
Les tubes de carton utilisés ont un diamètre extérieur de 11.5 cm et une épaisseur de 19 mm.
